| 产品概述： |

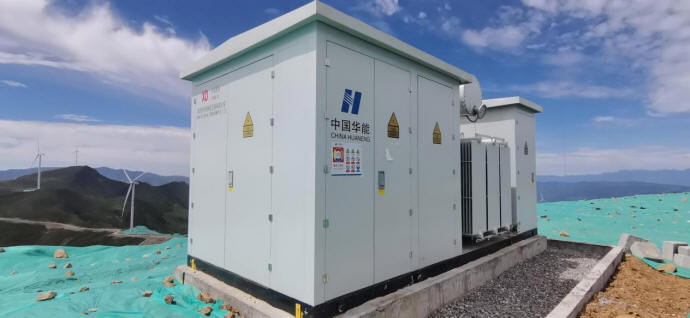

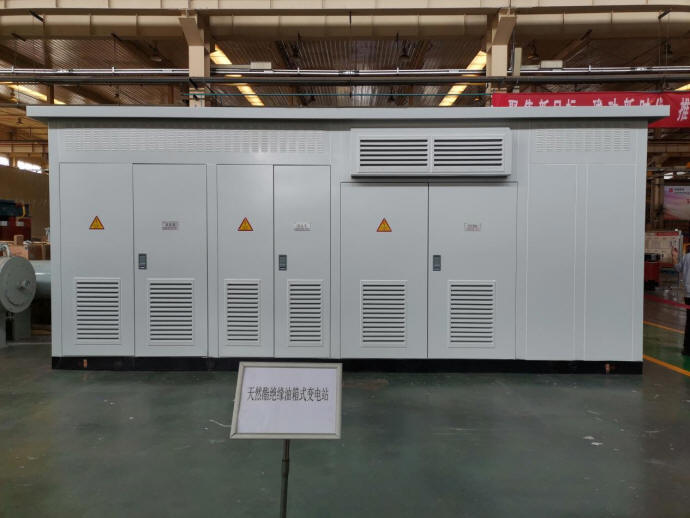

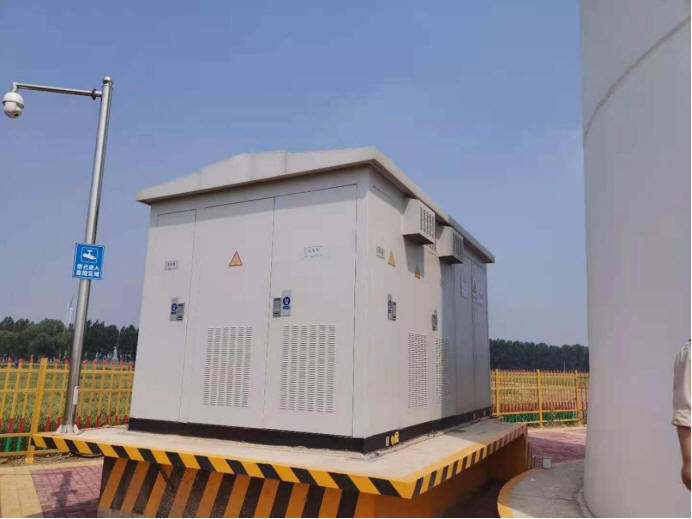

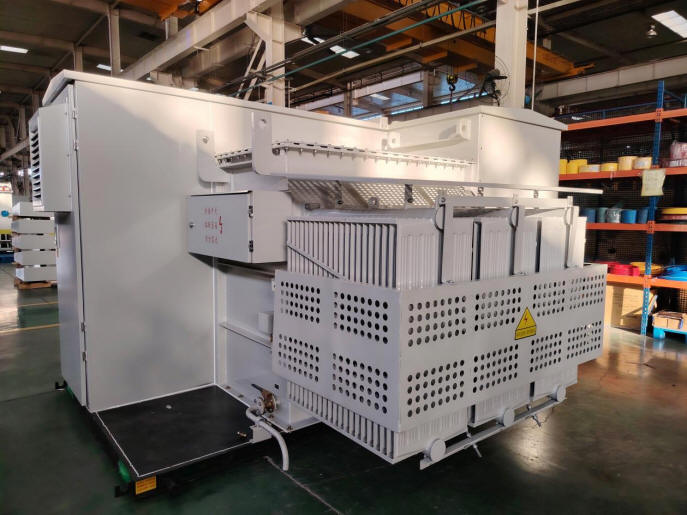

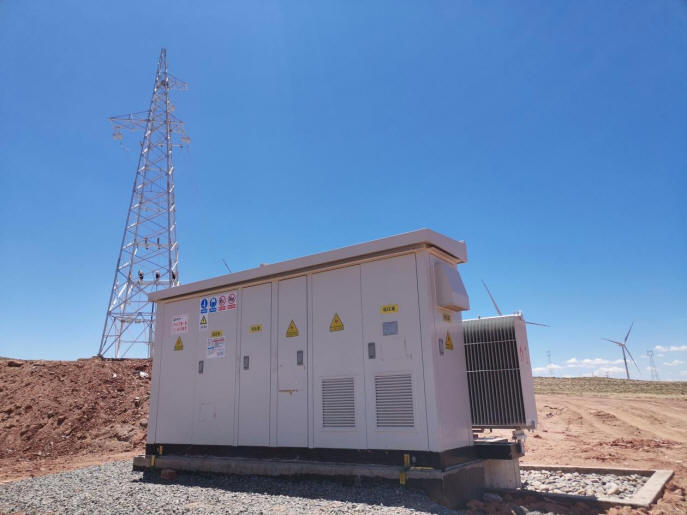

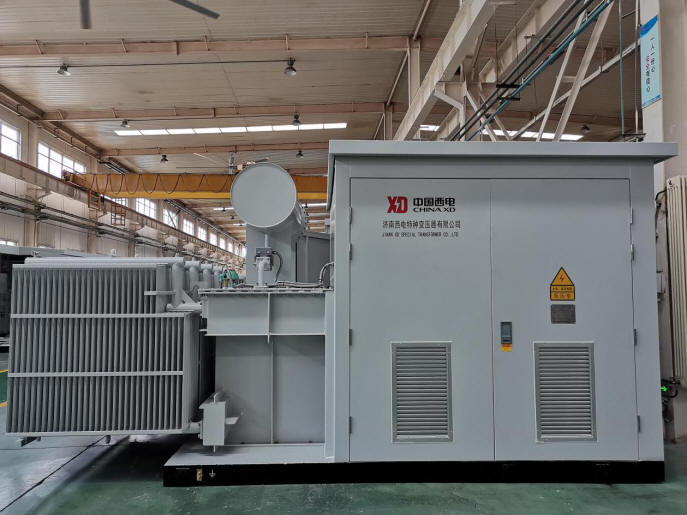

| YB系列预装式变电站(亦称箱式变电站)，是一种将高压配电装置、电力变压器、低压配 |
|
| 电装置三部分按一定线路方案紧凑组合在一个或几个箱体内组成的变电站。本系列产品适用 |
| 于户外及户内安装，广泛应用于工矿企业、住宅小区、高层建筑、车站、码头、临时工地等 |
| 。具有体积小、结构紧凑、造型美观、检修方便、安装调试周期短、无需专人值守、经济效 |
| 益高等特点。特别是它可以深入负荷中心，对提高供电质量，减少电能损耗，增强供电系统 |
| 的安全可靠性以及对配电网路改造都是十分重要的。 |
| 本系列产品符合GB/T17467-1998《高压低压预装式变电站》、QB/DQ9466-88《低压成套开关设备基本试验方法》、DL/T537- |
| 93《6～35kV箱式变电站定货技术条件》、IEC1330等相关标准要求。 |
| 结构特点： |

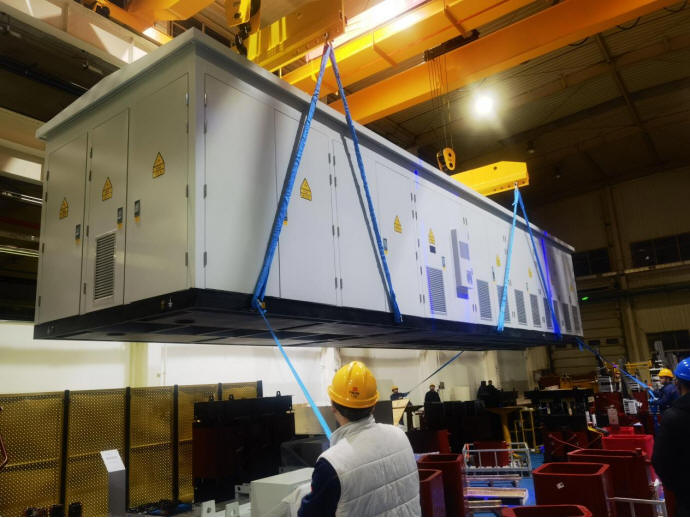

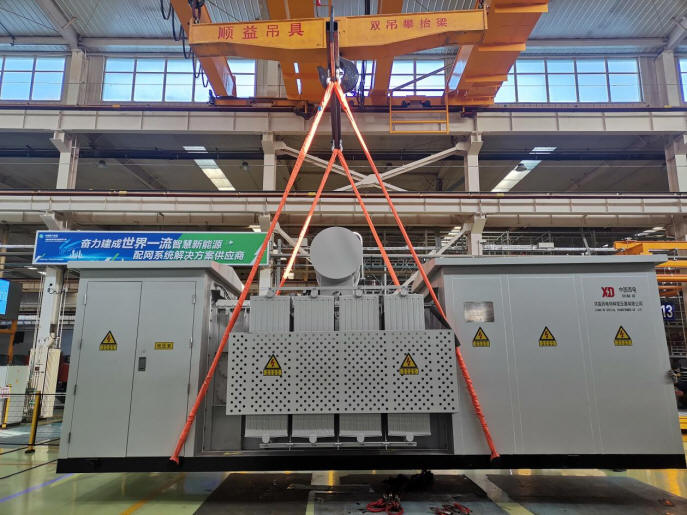

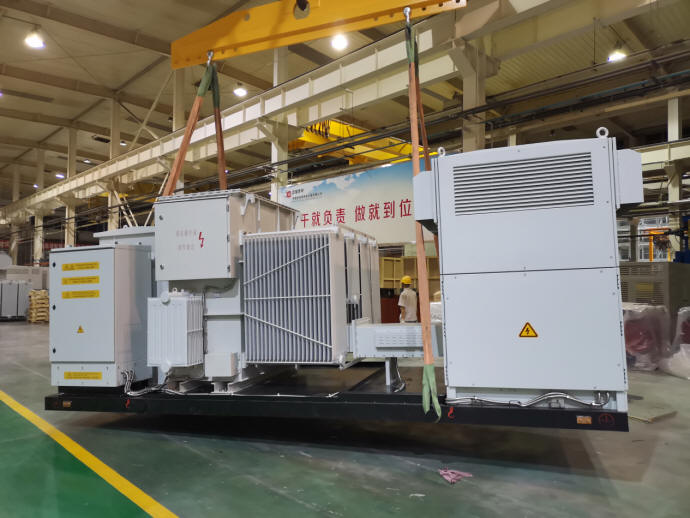

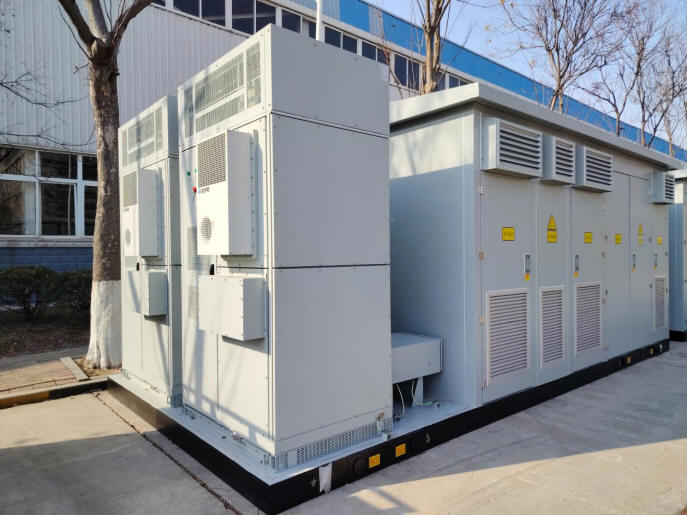

| 1、本系列产品箱体骨架结构采用槽钢、型钢、角钢构成，具有较高的机械强度，可整体吊装和运输。 |

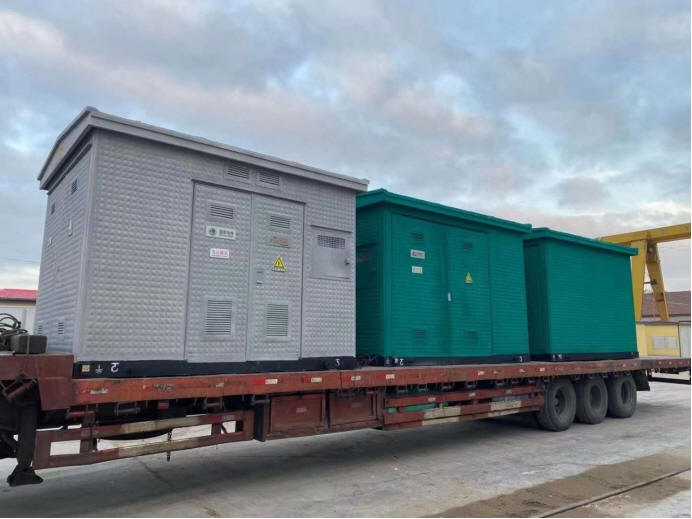

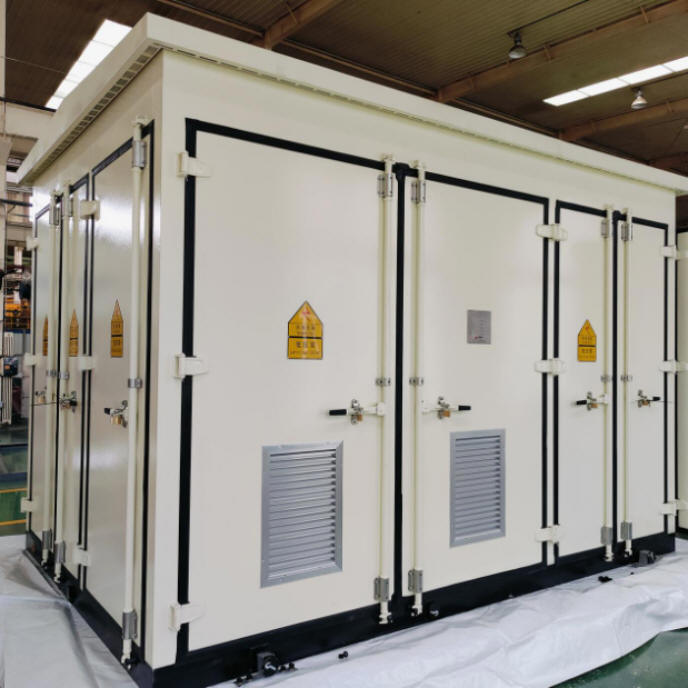

| 2、外壳依照客户需要可分别选用彩钢复合板、不锈钢板、镀铝锌板＋压力浸漆木板或玻纤水泥材料。产品美观大方且具有良 |
| 好的防腐、隔热、降噪性能。 |
| 3、各室之间均用隔板隔成各自独立的小室，变压器室装有自动除凝温控排风装置。 |
| 4、为了方便监视和检修，变压器室、低压室、高压室均设有照明装置。 |
| |
| 技术参数： |
| 单元名称 |
项目 |
单位 |
参数 |
| 高压单元 |
额定频率 |
HZ |
50 |
| 额定电压 |
kV |
6 |
10 |
35 |
| 最高工作电压 |
kV |
6.9 |
11.5 |
40.5 |
| 工频耐受电压对地和相间/隔离断口 |
kV |
32/36 |
42/48 |
95/118 |
| 雷电冲击电压对地和相间/隔离断口 |
kV |
60/70 |
75/85 |
185/215 |
| 额定电流 |
A |
400A/600A |
| 额定短时耐受电流 |
kA |
12.5(2S) |
16(2S) |
20(2S) |
| 额定峰值耐受电流 |
kA |
31.5 |
40 |
50 |
| 低压单元 |
额定电压 |
V |
380/220 |
| 主回路额定电流 |
A |
100～3200 |
| 额定短时耐受电流 |
kA |
15 |
30 |
50 |
| 额定峰值耐受电流 |
kA |
30 |
63 |
110 |
| 支路电流 |
A |
10～800 |
| 分支路数 |
路 |
1～12 |
| 补偿容量 |
kVar |
0～360 |
| 变压器单元 |
额定容量 |
kVA |
50～2500 |
| 阻抗电压 |
% |
4 |
4～6 |
| 分接范围 |
|
±2×2.5% ±5% |
| 联接组别 |
|
Yyn0 |
Dyn11 |
|
| 使用条件： |
- 海拔高度不超过1000m
- 环境温度：最高气温+40℃，最低气温-25℃；最高日平均气温+30℃，最高年平均气温+20℃
- 户外风速不超过35m/s
- 空气相对温度不超过90%(+25℃)
- 地面倾斜度不大于3%
- 地震水平加速度不大于0.4m/s
- 地震垂直加速度不大于0.2m/s
- 安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动
|
| |
