| 1.产品概述; |
| GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出 |
| 的符合国情、具有较高技术性能指标、能够适应电力市场发展需求并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被 |
| 电力用户广泛选用。 |
| 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求 |
| 与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中 |
| 的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。 |
| 装置的是设计符合以下标准 |
| IEC439-1《低压成套开关设备和控制设备》 |
| GB7251.1-1997《低压成套开关设备和控制设备》 |

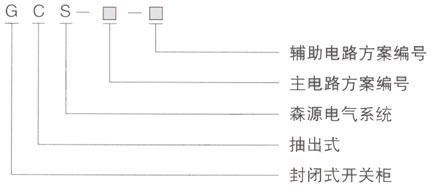

| 2.型号及含义： |
| |
| 3. 使用环境条件： |
| 3.1 周围空气温度不高于+40℃，不低于—5℃。24小时内平均温度不高于+35℃。超过时，需根据实际情况降容运行。 |
| 3.2 户内用户，使用地点的海拔高度不得超过2000m。 |
| 3.3 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，+20℃时为90%，应考虑由于温 |
| 度的变化可能会偶然产生凝露的影响。 |
| 3.4 装置安装时与垂直的倾斜度不超过5℃，且整组柜列相对平整（符合GBJ32-82标准）。 |
| 3.5 装置应安装在无剧烈震动和冲击及不足以使电器元件受到不应有腐蚀的场所。 |
| 3.6 用户有特殊要求时，可以与制造厂协商解决。 |
| 4.结构特点： |
| 4.1 装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。 |
| 4.2 装置各功能室严格分开，其隔室主要功能单元室、母线室、电缆室，各单元的功能相对独立。 |
| 4.3 装置柜体的尺寸 |
高 |
2200 |
宽 |
400 |
600 |
800 |
1000 |
深 |
800 |
1000 |
800 |
1000 |
600 |
800 |
1000 |
600 |
800 |
1000 |
|
| 4.4 功能单元： |
| a）抽屉层高的模数为160mm。分为1/2单元、1.5单元、1单元、2单元、3单元五个尺寸系列。单元贿赂额定电流400A及以下； |
|
| b）抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。 |
| c）每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板； |
| d）抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。 |
| e）1/2单元抽屉与电缆室的转接采用背板式结构ZJ—2型转接件； |
| f）单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式活管式结构ZJ-1型转接件； |
| g）抽屉面板具有分、合、试验、抽出等位置的明显标志； |
| h) 抽屉单元没有机械连锁装置； |
| 4.5 馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现，既提高了电 |
| 缆的使用可靠性，又极大地方便了用户对电缆的安装与维修。 |
| 电缆隔室有二个宽度尺寸（240mm和440mm）可供选用，视电缆数量、截面和用户对安装维修方便的要求而定。 |
| 4.6 装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户与计算机接口的需求。 |
| 4.7 考虑到但是变压器使用的普遍性、安全性和油浸变压器的经济性，装置既可以方方便地与干式变压器组成一个组列，也可 |
| 以与油浸变压器低压母线方便连接。 |
| 4.8 以抽屉伟主体，同时具有抽出式和固定式，可以混合组合，任意选用。 |
| 4.9 装置按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。 |
| 4.10 柜体的防护登记为IP30、IP40方式。 |
| |
